前言
鈦及其合金由于具有密度小、比強度高、良好的塑性和韌性及優異的耐腐蝕性,廣泛應用于航空航天、航海造船、車輛工程、生物醫療、石油化工等行業[1-5]。優良的力學性能和耐腐蝕性能使得TA2在石化行業備受青睞,在熱交換器及各種化學反應容器等產品上得到了有效的應用[6-8]。由于TA2存在易吸氫、易氧化、不易焊接等特點[9-11],目前大多數研究主要集中在焊接方式的選擇和焊接工藝控制兩方面,而對于焊接接頭的微觀組織、力學性能及耐腐蝕性能的研究較少,因此深入研究TA2焊接接頭的微觀組織、力學性能及電化學耐蝕性能,可更好的為涉及TA2材質的工業化應用及產品生產制造提供理論借鑒及工程應用參考。
1、試驗材料與方法
1.1試驗材料

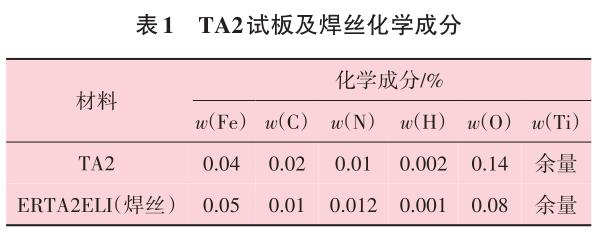

試驗用母材選取厚度為10mm的TA2試板,焊材選用焊絲ERTA2ELI,材料化學成分詳見表1。
1.2焊接方法及工藝參數

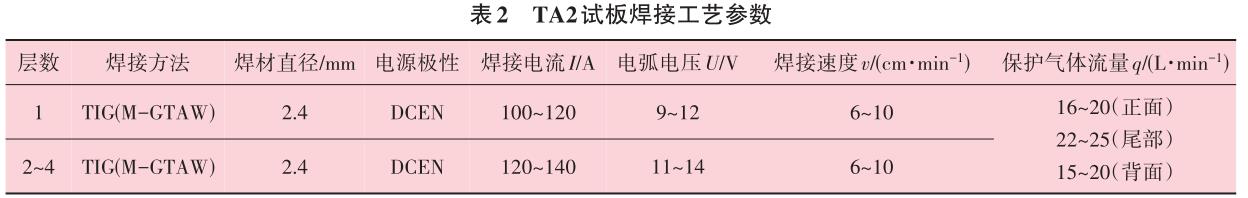

裝配前用化學試劑(VHF∶VHNO3∶VH2O=4∶17∶79)對TA2試板及焊絲ERTA2ELI進行酸洗,用水清洗干凈。焊前使用無水乙醇再次對TA2試板及焊材進行擦拭,采用TIG焊方法進行焊接,焊接過程中采用接觸式測溫儀對試件進行測溫,保證試件最大層道間溫度≤120℃,鎢極直徑Φ2.4mm,電流衰減時間4~5s,保護氣體:≥99.99%Ar,保護氣體壓力為3MPa(保護氣體、尾部保護氣體)及5MPa(背面保護氣體),提前通氣時間10~15s,延后停氣時間25~30s,其余焊接工藝參數詳見表2。
1.3試驗方法

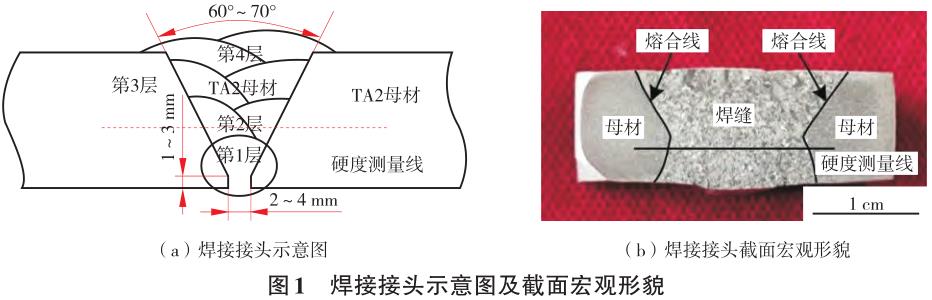

TA2試板在焊接完成后進行射線檢測(RT)及滲透檢測(PT),未發現缺陷。使用WE-60液壓萬能材料試驗機進行拉伸試驗及彎曲試驗,使用Kroll試劑對金相試樣進行腐蝕,使用AXIOVERT200MAT金相顯微鏡對焊接接頭微觀組織進行觀察,使用NI500金屬擺錘沖擊試驗機進行焊接接頭的沖擊試驗,使用HVS-50維氏硬度計測試焊接接頭硬度,載荷98N,加載時間15s。使用Apollo300掃描電鏡觀察沖擊試樣斷口形貌。使用RST5202F電化學工作站,測定母材和焊接接頭分別在10%HCl溶液及10%NaCl溶液中的極化曲線,得出自腐蝕電位Ecorr、自腐蝕電流密度Icorr及鈍化電流密度Ipass,電極采用三電極法,參比電極為標準飽和甘汞電極,輔助電極為鉑電極,試樣為工作電極,試驗溫度為20℃,動電位掃描,掃描速度為0.15mV/s。圖1所示為焊接接頭示意圖及截面宏觀形貌。
2、試驗結果與分析
2.1力學性能
2.1.1抗拉強度及彎曲性能
根據NB/T47014—2023《承壓設備焊接工藝評定》,分別對焊接接頭進行拉伸試驗及彎曲試驗。拉伸試驗結果顯示,試樣斷裂位置均為焊縫,焊接接頭抗拉強度分別為492MPa、480MPa,滿足母材的抗拉強度要求(≥400MPa)。焊接接頭的彎曲試驗壓頭直徑為100mm,彎曲角度為180°,面彎及背彎各2個試樣拉伸結果均合格,無裂紋,說明焊接接頭彎曲性能良好。
2.1.2沖擊性能
為了研究焊接接頭的沖擊性能,根據GB/T229—2020《金屬材料夏比擺錘沖擊試驗方法》對其進行了室溫沖擊試驗,試樣尺寸為7.5mm×10mm×55mm,結果如圖2所示。

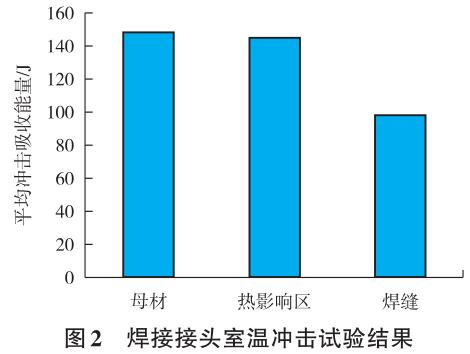

從圖2可看出,母材和熱影響區平均吸收能量為140~150J,母材的平均沖擊吸收能量高于熱影響區平均沖擊吸收能量,焊縫區域的平均沖擊吸收能量最低,為90~100J。

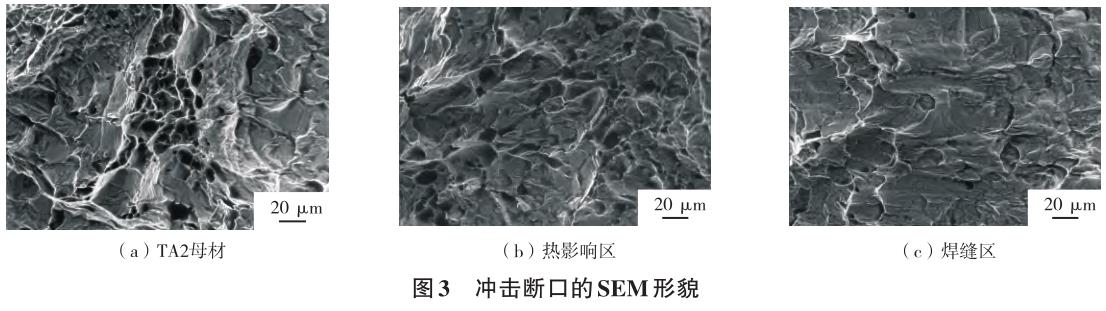

焊接接頭沖擊試樣斷口形貌如圖3所示。從圖3(a)中可看出,TA2母材的斷口韌窩數量多且尺寸小。從圖3(b)中發現,熱影響區的斷口也存在大量的韌窩,但相比母材區域而言,該區域的韌窩尺寸增大。相比前兩個區域,焊縫區的韌窩數量大幅度減少,韌窩的深度變淺,同時存在一定量的解理小平面,如圖3(c)所示。
2.1.3硬度

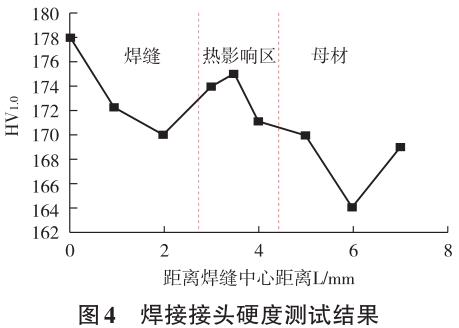

對焊接接頭的不同區域進行硬度測試,結果如圖4所示。從圖4中可看出,焊縫區域的硬度最大值為178HV1.0,高于熱影響區及母材區域的硬度最大值,母材區域的硬度最低,焊接接頭最大硬度值與最小硬度值的差值為14HV1.0。
2.2顯微組織

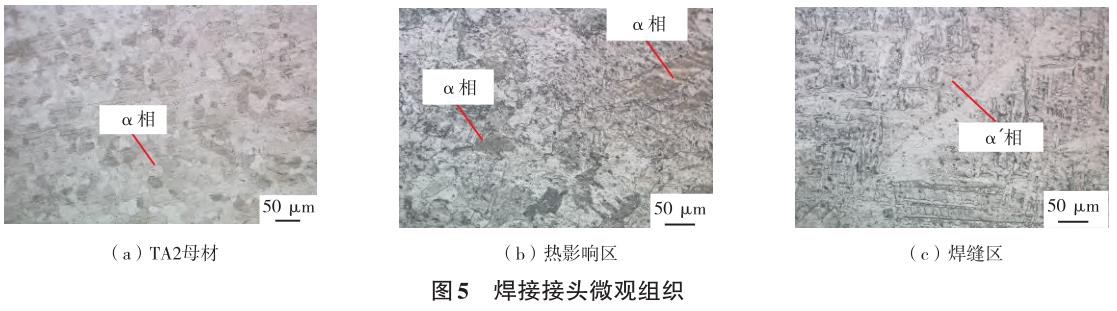

對焊接接頭進行微觀組織觀察,結果如圖5所示。從圖5(a)可看出,TA2母材的組織為等軸α相,晶粒尺寸較小,分布均勻。從圖5(b)可發現,熱影響區組織為粗大的α相和不規則鋸齒狀α相。相比母材晶粒的粗化,在一定程度上惡化了該區域的性能。在圖5(c)中,發現焊縫組織中存在針狀馬氏體(α′相),該馬氏體是高溫β相以很快的冷卻速度冷卻下來,以非擴散形式轉變成的過飽和α相,這種馬氏體不具備鋼中馬氏體那樣顯著的強化作用,但也具有一定的強化作用。因此,馬氏體的存在使得焊縫區域的沖擊性能下降,硬度升高。
2.3電化學腐蝕

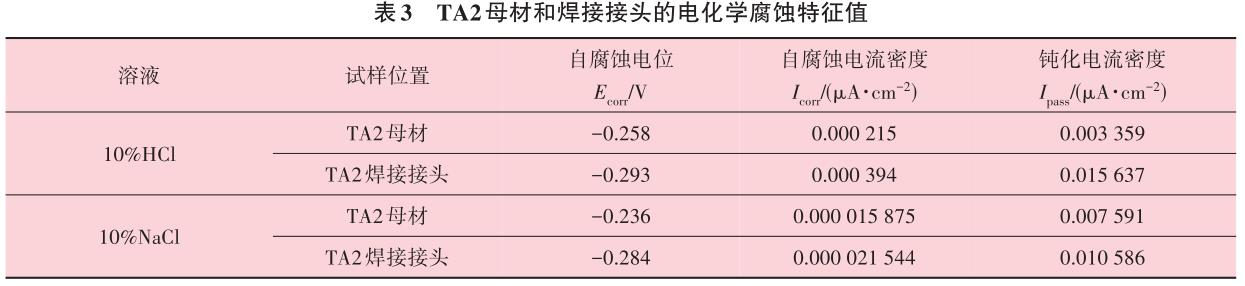

為研究TA2母材和焊接接頭分別在10%HCl溶液及10%NaCl溶液中的電化學腐蝕性能,對TA2母材和TA2焊接接頭分別進行電化學腐蝕試驗,極化曲線如圖6所示,自腐蝕電位Ecorr、自腐蝕電流密度Icorr及鈍化電流密度Ipass見表3。

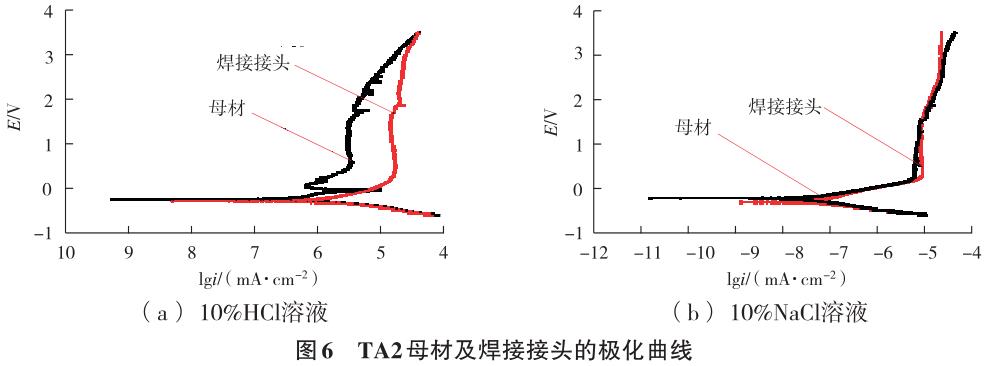

從圖6可看出,TA2母材和TA2焊接接頭均具有較寬的穩定鈍化電位,說明鈍態穩定,在兩種溶液中均具有良好的耐腐蝕性。從表3可看出,在10%HCl溶液和10%NaCl溶液中,TA2母材自腐蝕電位Ecorr大于TA2焊接接頭的自腐蝕電位Ecorr,對于自腐蝕電流Icorr而言,TA2母材小于TA2焊接接頭,TA2母材鈍化電流密度Ipass小于TA2焊接接頭的鈍化電流密度Ipass。相比自腐蝕電位Ecorr及自腐蝕電流密度Icorr,鈍化電流密度Ipass是更為重要的參數,鈍化電流密度Ipass越小,鈍化膜對腐蝕介質的屏蔽能力越強,鈍化膜的溶解速度越小,耐腐蝕性能越強[12-13],同時自腐蝕電位Ecorr越負,自腐蝕電流Icorr越大,材料發生電化學腐蝕的傾向越大[14-15],因此可得出,在上述兩種溶液中,TA2母材電化學腐蝕性能優于TA2焊接接頭的電化學腐蝕性能。相比母材,熱影響區α相晶粒粗大,焊縫區域存在針狀馬氏體,晶界缺陷較多,容易先發生腐蝕,最終導致TA2母材電化學腐蝕性能優于TA2焊接接頭的電化學腐蝕性能。
3、結論
(1)TA2板材焊接接頭經無損檢測未發現焊接缺陷,焊接接頭抗拉強度為492MPa、480MPa;彎曲性能良好。
(2)TA2母材和熱影響區平均吸收能量140~150J,母材的平均沖擊吸收能量高于熱影響區平均沖擊吸收能量,焊縫區域平均沖擊吸收能量最低,90~100J;TA2焊接接頭中焊縫區域的最高硬度值178HV1.0,高于熱影響區及母材區域的最高硬度值,母材區域的硬度值最低,164HV1.0。
(3)TA2母材組織為等軸α相,熱影響區組織為粗大的α相+不規則鋸齒狀α相,焊縫組織中存在針狀馬氏體(α′相)。
(4)相比TA2熱影響區,TA2母材區的沖擊斷口韌窩數量較多且尺寸較小。焊縫區的韌窩數量少,深度淺,同時存在一定量的解理小平面。
(5)在10%HCl溶液和10%NaCl溶液中,TA2母材電化學腐蝕性能優于TA2焊接接頭電化學腐蝕性能。
