引言

鈦合金具有高的比強(qiáng)度、良好的高溫性能、優(yōu)異的耐腐蝕性能、較好的疲勞性能，在航空航天領(lǐng)域得到了廣泛應(yīng)用。

Ti60 鈦合金是 Ti-Al-Sn-Zr-Mo-Nb-Ta-Si 系多元復(fù)合強(qiáng)化的近 α 型高溫鈦合金，它集細(xì)晶強(qiáng)化、固溶強(qiáng)化和第二相（α2 和硅化物）彌散強(qiáng)化于一身，具有優(yōu)良的綜合性能，主要應(yīng)用于航空發(fā)動(dòng)機(jī)輪盤(pán)和葉片等部位，在工作溫度下具有較高的熱強(qiáng)性、抗氧化性和滿(mǎn)意的熱穩(wěn)定性的良好匹配[1]。

羅文忠等人研究了在相變點(diǎn)附近固溶處理對(duì) Ti60 合金組織及室溫、高溫拉伸性能的影響，雙態(tài)組織具有更好的強(qiáng)度和塑性的匹配[2]。賈蔚菊等人研究時(shí)效時(shí)間對(duì) Ti60合金組織及性能的影響，時(shí)效時(shí)間延長(zhǎng)，析出物數(shù)量增加，合金強(qiáng)度變化不大，塑性明顯降低[3]。趙成成研究了熱處理制度對(duì) Ti60 顯微組織和性能的影響，特別是時(shí)效時(shí)間和溫度對(duì)性能的影響[4]。而固溶處理冷卻方式對(duì)力學(xué)性能的影響研究較少。本文主要研究了固溶冷卻方式對(duì) Ti60 鈦合金顯微組織和高溫力學(xué)性能的影響。

1 、實(shí)驗(yàn)材料和方法

1.1 實(shí)驗(yàn)材料

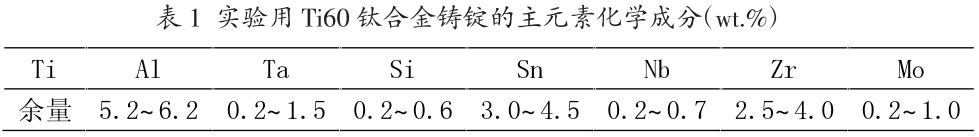

鑄錠由寶雞鈦業(yè)股份有限公司真空自耗電弧爐三次熔煉而成，錠型 φ694mm，其化學(xué)成分如表 1 所示。經(jīng)測(cè)定鑄錠的 α+β/β 相轉(zhuǎn)變溫度為 1037℃。

1.2 實(shí)驗(yàn)方法

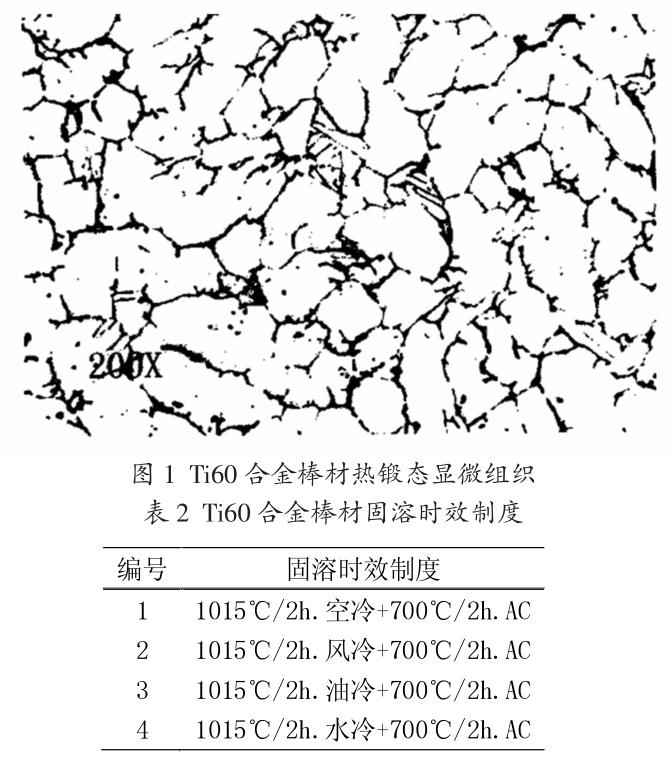

鑄錠經(jīng)開(kāi)坯、鍛造、機(jī)加至 Φ300 棒材，從棒材上取樣，棒材的熱鍛顯微組織如圖 1 所示，在棒材上截取樣片，分別選用不同的固溶時(shí)效制度對(duì)樣片進(jìn)行熱處理，具體制度見(jiàn)表 2。

樣片經(jīng)固溶時(shí)效處理后，在樣片上取樣并進(jìn)行顯微組織、室溫拉伸、600℃高溫拉伸、熱穩(wěn)定（600℃/100h）和蠕變（600℃/440MPa/0.5h）性能檢測(cè)，研究不同固溶冷卻方式對(duì)Ti60 合金棒材室溫、高溫（600℃）力學(xué)性能和顯微組織的影響。

2、 實(shí)驗(yàn)結(jié)果與分析

2.1 固溶冷卻制度對(duì)顯微組織的影響

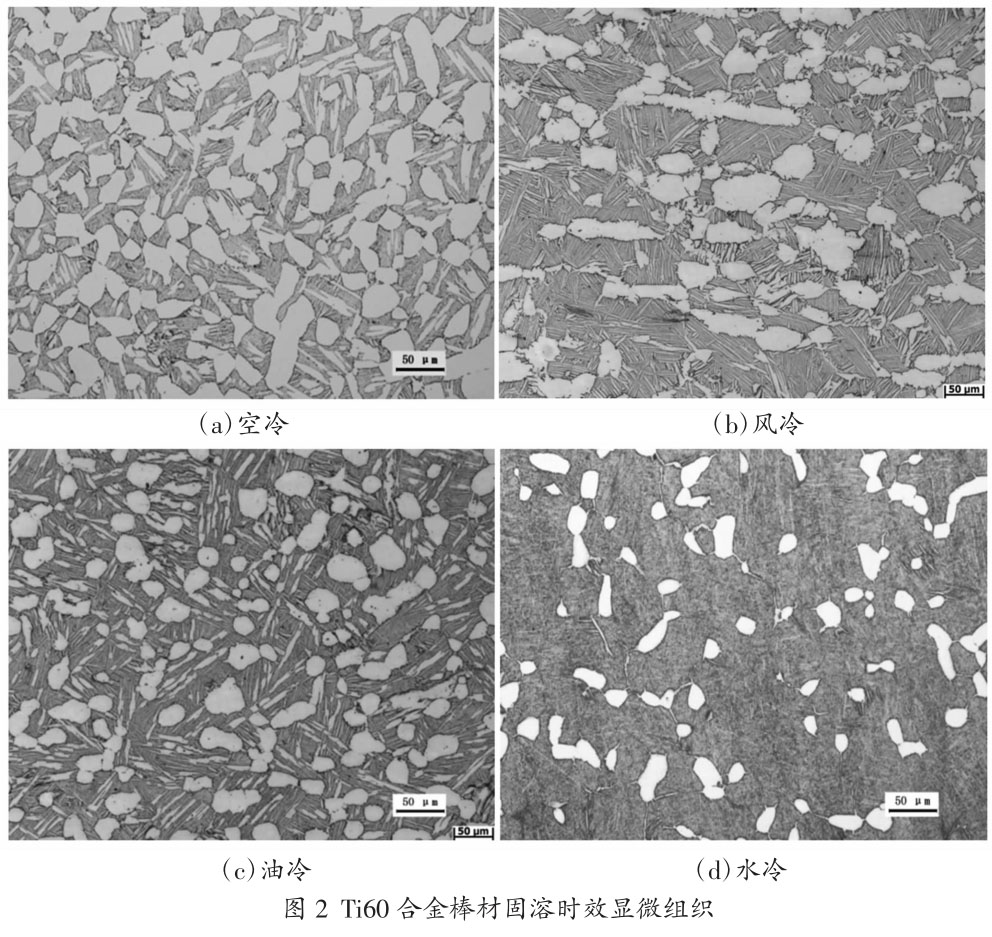

圖 2 為 Ti60 合金棒材經(jīng)不同固溶時(shí)效制度處理后的顯微組織?？梢钥闯鲭S著冷卻速度的增加，初生 α 的尺寸變小，初生 α 相含量減少，水冷所得組織中初生 α 相含量最低（約為 15%）、尺寸最?。s 20μm），空冷組織中初生 α相含量最高（約為 45%）、尺寸最大（約 40μm）。這是因?yàn)殡S著冷卻速率增加，原子來(lái)不及擴(kuò)散，初生 α 相不能夠充分 聚集長(zhǎng)大，淬火后保留下來(lái)的缺陷相對(duì)較多，更容易發(fā)生非均勻形核，但原子擴(kuò)散不充分，次生相來(lái)不及長(zhǎng)大，所以在水冷條件下，初生 α 相為條狀或針狀，而且析出的次生α 相明顯減少，且形態(tài)細(xì)小。

2.2 固溶冷卻方式對(duì)拉伸性能的影響

2.2.1 固溶冷卻方式對(duì)拉伸性能的影響

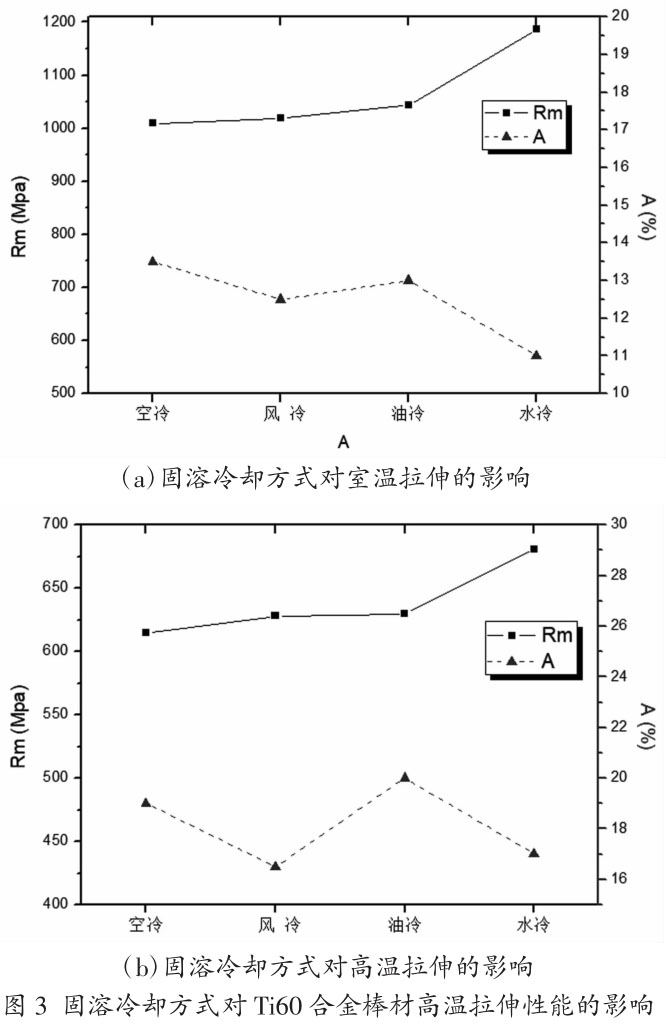

圖 3 是經(jīng)過(guò)不同的固溶時(shí)效熱處理后，Ti60 合金棒材的室溫拉伸性能和 600℃高溫拉伸性能結(jié)果。

由圖 3 可以看出，固溶冷卻方式對(duì)拉伸強(qiáng)度有明顯影響，水冷后的強(qiáng)度在室溫、600℃下都明顯高于其它三種，油冷和風(fēng)冷差距不大，空冷最低。這是因?yàn)椴捎幂^快的固溶冷卻方式（如水冷）能夠保留大量的亞穩(wěn) β 相，在后續(xù)時(shí)效過(guò)程中這些亞穩(wěn) β 相能分解析出大量細(xì)針 α，從而提高合金的抗拉強(qiáng)度。

2.2.2 固溶冷卻方式對(duì)熱穩(wěn)定的影響

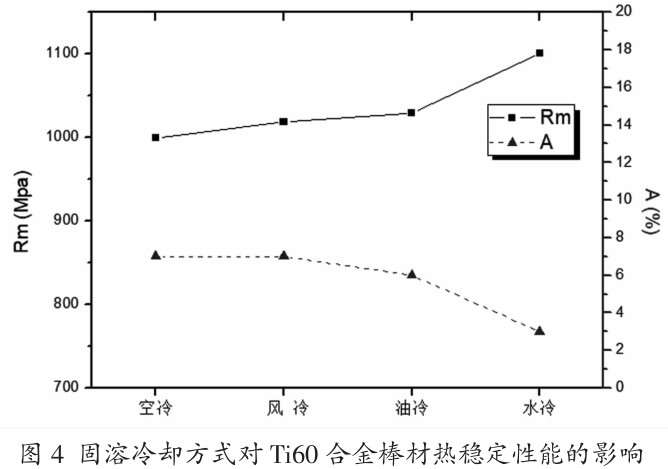

圖 4 是經(jīng)過(guò)不同的固溶時(shí)效熱處理后，Ti60 合金棒材的熱穩(wěn)定（600℃/100h）性能結(jié)果。

由圖 4 可以看出固溶冷卻方式對(duì)熱穩(wěn)定強(qiáng)度的影響與對(duì)拉伸強(qiáng)度的影響類(lèi)似，主要原因都是較快的固溶冷卻方式（如水冷）在后續(xù)的時(shí)效中能析出細(xì)小彌散的初生 α及大量的細(xì)針 α，提高了合金強(qiáng)度。從圖 3 和圖 4 也可以看出水冷的強(qiáng)度明顯高于其它三種冷卻方式，從中可以推測(cè)出水冷的冷卻速度要比其它三種冷卻方式快得多。從圖 4可以看出在水冷的塑性明顯低于其它三種冷卻方式，相關(guān)文獻(xiàn)表明[5]，塑性下降的程度與合金的初生 α 相含量相關(guān)，初生 α 相含量越少，塑性降低程度越大。這與本文的結(jié)果是相符合的。

2.2.3 固溶冷卻方式對(duì)蠕變性能的影響

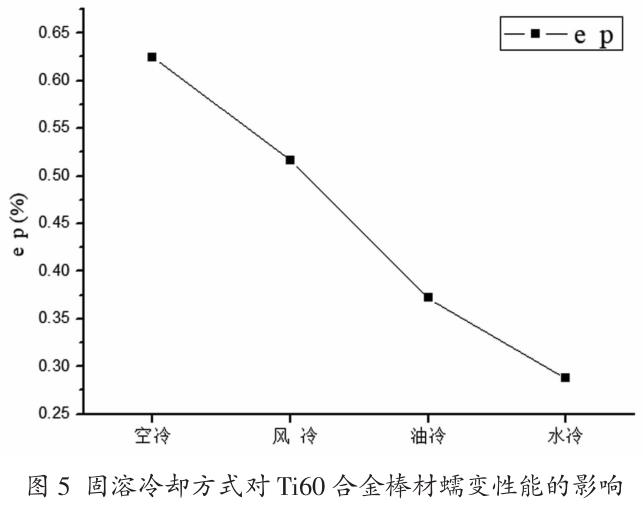

圖 5 是經(jīng)過(guò)不同的固溶時(shí)效熱處理后，Ti60 合金棒材的蠕變（600℃/440MPa/0.5h）性能結(jié)果。

從圖 5 中可以看出，空冷的蠕變性能最差，隨著冷卻速度的增加，蠕變性能也隨之提高，相關(guān)文獻(xiàn)表明隨著高溫鈦合金中等軸初生 α 相含量的增加，合金的抗蠕變性能逐漸下降[6]，由于冷卻速度越快，初生 α 含量越低，因此蠕變性能提高。

3、 結(jié)論

（1）固溶冷卻速度增加，會(huì)使 Ti60 合金棒材初生 α 尺寸變小，含量降低，并使次生 α 相更加細(xì)小。

（2）固溶冷卻速度增加，能明顯提高 Ti60 合金棒材的室溫和 600℃高溫拉伸強(qiáng)度，但室溫拉伸塑性會(huì)明顯降低，對(duì) 600℃高溫拉伸塑性影響較小。

（3）固溶冷卻速度增加，有利于提高熱穩(wěn)定（600℃/100h）強(qiáng)度。而熱穩(wěn)定塑性會(huì)隨著固溶冷卻速度增加而降低。

（4）固溶冷卻速度增加，有利于提高蠕變性能。

參考文獻(xiàn)：

[1]魏壽庸.600℃時(shí)高溫鈦合金（Ti60）的組織和力學(xué)性能[J].中國(guó)有色金屬學(xué)報(bào)，2010，10（20）：801-806.

[2]羅文忠.固溶處理對(duì) Ti60 合金組織及拉伸性能的影響[J].稀有金屬材料與工程，2010，17（12）：3967-3971.

[3]賈蔚菊.熱處理對(duì) Ti60 合金組織及性能的影響[J].中國(guó)有色金屬學(xué)報(bào)，2010，11（11）：2136-2141.

[4]趙成成.熱處理制度對(duì) Ti60 顯微組織和性能的影響[J].裝備制造，2013，03（3）：102-106.

[5]段銳.初生 α 相含量對(duì)近 α 鈦合金 TG6 拉伸性能和熱穩(wěn)定性的影響[J].航空材料學(xué)報(bào)，2007，06（3）：17-22.

[6]王敏敏.影響鈦合金蠕變行為的因素分析[J].稀有金屬材料與工程，2002，04（2）：135-139.
