TA15鈦合金的名義成分為Ti-6.5Al-2Zr-1Mo-1V,其主要的強(qiáng)化機(jī)制是通過α穩(wěn)定元素Al的固溶強(qiáng)化,加入中性元素Zr和β穩(wěn)定元素Mo、V以改善工藝性能。該合金的Al當(dāng)量為6.58%,Mo當(dāng)量為2.46%,屬于高Al當(dāng)量的近α型鈦合金。因此,它既具有α型鈦合金良好的熱強(qiáng)性和可焊接性,又具有(α+β)型鈦合金的工藝塑性。材料的性能由其組織決定,而微觀組織在很大程度上取決于材料的加工工藝。因此,研究TA15鈦合金的熱變形工藝對(duì)其組織和性能的影響具有重要意義。研究人員將重點(diǎn)研究不同鍛造工藝條件下TA15鈦合金試制棒材的組織與性能,以便為實(shí)際生產(chǎn)提供技術(shù)支撐并進(jìn)一步豐富這方面的研究內(nèi)容。

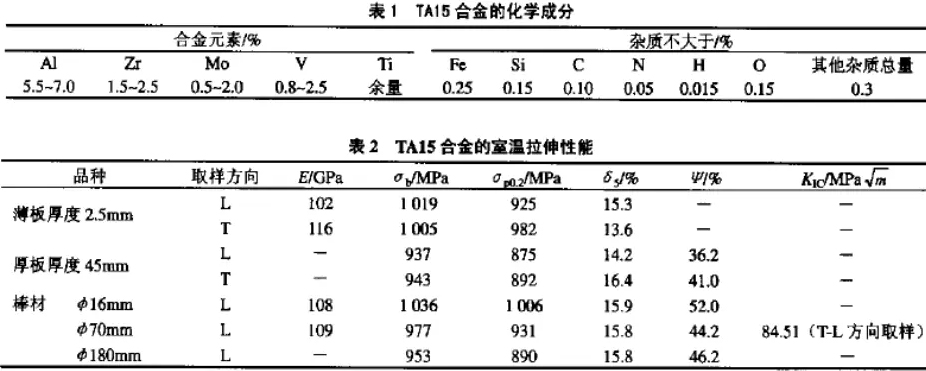

TA15鈦合金化學(xué)成分及性能如下圖:
TA15鈦合金經(jīng)過三次真空自耗電弧熔煉得到直徑為φ750mm的成品錠。棒材分別采用了三種鍛造工藝進(jìn)行試制。工藝A:開坯鍛造在β相區(qū)的高溫進(jìn)行3個(gè)火次的拔長,成品鍛造在β相區(qū)的低溫進(jìn)行了3個(gè)火次的拔長,最后摔圓成棒材。工藝B:開坯鍛造與工藝A相同,成品鍛造第一火次在β相區(qū)的低溫進(jìn)行一次鐓拔,隨后在靠近相轉(zhuǎn)變溫度的兩相區(qū)進(jìn)行3個(gè)火次拔長,最后摔圓成棒材。工藝C:開坯鍛造先在β相區(qū)的高溫進(jìn)行1個(gè)火次的拔長,然后再在相同的溫度進(jìn)行2個(gè)火次鐓拔;成品鍛造在β相區(qū)的低溫進(jìn)行1個(gè)火次的拔長,然后在兩相區(qū)較低溫度進(jìn)行3個(gè)火次的拔長,最后摔圓成棒材。棒材鍛后均采用空冷,并在800℃退火1h,隨后橫向取樣并加工成國標(biāo)試樣進(jìn)行組織與性能檢測(cè)。
試驗(yàn)結(jié)果如下:
(1)不同鍛造工藝條件下的棒材力學(xué)性能測(cè)試結(jié)果表明:從工藝A到工藝C,棒材的塑性指標(biāo)得到持續(xù)改善,而強(qiáng)度指標(biāo)則是先提高,后有所下降;綜合比較,工藝C具有更佳的力學(xué)性能。
(2)工藝A的棒材的鍛造溫度高且變形不充分使得整個(gè)橫截面晶粒粗大且組織均勻性很差,原始的β晶界未被充分破碎,致使工藝A的棒材力學(xué)性能特別是塑性較差。工藝B的力學(xué)性能各項(xiàng)指標(biāo)較工藝A的有所改善。工藝C的開坯鍛造在β區(qū)進(jìn)行了兩次大變形量的鐓拔,同時(shí)成品鍛造在兩相區(qū)進(jìn)一步降低溫度并保證一定的變形量,使得的棒材組織已經(jīng)被完全充分破碎,組織細(xì)小,為典型的雙態(tài)組織特征。因此,工藝C的棒材的綜合性能最佳。
(3)從室溫拉伸斷口可見,從工藝A到工藝C,棒材斷口的韌窩逐漸增大且深度也在增加。材料的塑性越好,韌窩就越大,越深。可見從斷口特征也說明工藝C的棒材具有較好的塑性。
相關(guān)鏈接
- 2022-04-01 批量定制TA15鈦板 國軍標(biāo)BT20鈦合金板
- 2022-03-27 航空用TA15鈦合金板棒材深孔鉆削試驗(yàn)研究
- 2022-03-22 航空用TC4/TA15鈦合金板超塑性成形數(shù)控漸進(jìn)成形等先進(jìn)成形工藝及工業(yè)應(yīng)用
- 2022-03-08 利泰金屬定制標(biāo)準(zhǔn)為ASTMB348 牌號(hào)為TC4/Gr5鈦合金葉輪片 φ560*198mm
- 2022-01-24 利泰金屬定制航空航天用高硬度耐蝕性TC4鈦板 TA15鈦板
- 2022-01-15 TC4/TA9/TA15鈦及鈦合金板材國家該標(biāo)準(zhǔn)GB/T 3621-2007
- 2021-12-24 TA15鈦板生產(chǎn)廠家談鈦及鈦合金焊接工藝與特性
- 2021-10-30 利泰金屬定制航空用TA15鈦合金葉輪
- 2021-10-25 寶雞TA15鈦板生產(chǎn)廠家談冷軋鈦板表面缺陷識(shí)別與控制方法
- 2021-09-09 TA15鈦合金棒材的亮斑缺陷與非脆性偏析
