引 言
鎳及鎳合金是一類重要的材料,其具有良好的力學、物理和化學性能。按照功能可以分為高溫合金、耐蝕合金、記憶合金、耐磨合金、精密合金(軟磁合金、硬磁合金、彈性合金、低膨脹合金、熱雙合金、電熱合金等),具有優異的耐腐蝕性、高溫強度、抗氧化性,同時一些鎳及鎳合金具有記憶性、優良的電磁學性能等,被廣泛應用于航空航天、軍 工、電工電子、化工行業、石油開采、軍工材料、核能工業等現代工業領域,是一種極其重要的戰略性材料。
美國在鎳基合金材料方面以高性能合金為主,其制定的ASME/ASTM標準體系在全世界有廣泛的適用性。我國自上世紀50年代開始仿制、改進國外牌號的鎳基合金,經過幾十年的發展已經有了較大進展,有了一系列自主牌號的鎳基合金 [1~2] 。生產企業主要是一些特殊鋼廠和相關研究院所,例如寶鈦集團有限公司、沈陽有色金屬加工廠、撫順特殊鋼集 團公司、四川長城特殊鋼公司、太原鋼鐵集團、東北特鋼集團有限公司、寶鋼集團上鋼五廠、北京鋼鐵研究總院以及重慶儀表材料(重材院),北京北冶、陜西精密合金等,目前擁較為完整的鎳合金體系。
各企業根據自身產品特點在幾十年來逐漸發展起來鎳合金標準體系,如撫順特鋼主導的GH高溫合金系列標準,精密合金企業主導的精密合金1J-6J合金系列,長鋼等主導的耐蝕合金NS系列,以及現在北京、西安所生產的鈦鎳形狀記憶合金標準系列。
我國有全球最大的鎳基合金需求缺口,加之中國經濟的快速發展,實施的一些列大型工程如航空航天工程、核電、海洋工程、化工等,這些都為我國鎳基合金產業發展提供了巨大的需求。目前國內鎳及鎳合金標準美標與國標并行,國標相互之間還有交叉,對此本文作出詳細介紹。
2、美標鎳及鎳合金標準體系
2.1 現狀
美標ASME將鎳及鎳合金產品歸類于ASME Ⅱ卷 B篇 非鐵基材料,目前已經更新到2019年版本。
ASTM 標準號與之對應,除了質證書作為必須要求外,其他內容沒有顯著區別。后文將以ASME標準體系進行介紹,不再累述。
鎳及鎳合金因廠家不同、涉及的商標、專利不同,常用命名方式不同。主要分為Inconel、Incoloy、Monel、Hastelloy、Inva等。在ASME標準之中統一按照UNS 體系命名,如Inconel 600命名為UNSN06600。

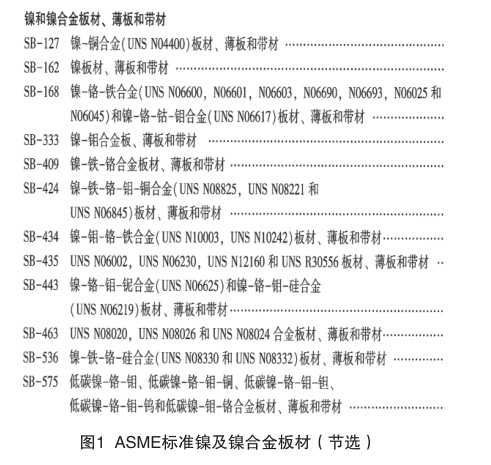

ASME標準按照產品種類進行劃分,板材薄板帶材為同一標準、管材、鑄件、鍛件、鎳棒材桿材分別劃分為不同的標準。牌號方面則按照同一類基體元素進行歸類。如圖1所示 [3] ,鎳銅類板材歸ASMESB127標準。鎳鉻鐵N06600、N06601等歸ASMESB168。
2.2 美標內容及應用
2.2.1 基本內容
標準規定了使用范圍、術語、化學成分、力學性能、材質書等一般要求。部分標準規定了尺寸公差,表面狀況則是提供了幾種方案,并沒有明確,具體由合同雙方進行協商。
同時制定了一個通用的標準ASME SB906,在里面統一規定了尺寸公差、不平度等要求。需要指出的是不同的產品尺寸公差要求不一樣。對于SB127、SB162、SB168、SB409、SB424、SB443、SB670、SB755和SB872沒有規定厚度公差,只規定了超重比例,厚度公差實際可依據此進行推算。
而SB333、SB434、SB575、SB582、SB620則明確規定了厚度公差,公差帶較小,適用于全寬度和長度。SB463、SB536、SB599、SB625、SB688、SB709則明確規定了厚度公差,且不同的寬度和長度厚度公差不同。之所以如此規定筆者認為與各牌號的加工能力和產品的價格有關。
2.2.2 應用
標準規定了基本的內容,其他特殊的指標或檢測方法等沒有提及,在條文中約定為具體由合同雙方自己制定。對于鎳合金而言,主要涉及腐蝕性能。
對此美標沒有提及明確的相關信息。為此在實際應用中,慣例對于腐蝕性能,常用的標準為ASTM G28、ASTM G48、BSEN-ISO3651、ASTM A262等,而以前者最為常用。有時候也會使用國標GB/T 15260-1994《鎳基合金晶間腐蝕試驗方法》。
在使用時需方必須要明確材料的服役條件,以確定測試方法。區分是低溫用還是高溫用途,其決定了在測試時候是否需要進行敏化處理,而具體的敏化制度則由雙方進行協商,包括測試結果的合格指標。大多數情況下材料一般均用與設備加工,在加工過程中不可避免要進行焊接、熱處理等工序,故而一般均需要進行敏化處理。如果供需雙方對合格指標不太明確,則可以查閱相關的腐蝕數據資料,或者以某些大型企業如殼牌公司的數據作為參考。亦或是以理想狀態下的樣品實驗室數據的數倍作為驗收依據,一般倍數為1~2.5倍。
非金屬夾雜物檢測,標準沒有明確,一般由雙方進行協商。日常使用可借鑒使用高溫合金類非金屬夾雜檢測標準,主要檢測的是碳化物。有時也可以使用鋼類非金屬夾雜物標準,但是業內普遍使用前者。
3、國標鎳及鎳合金標準體系
3.1 鎳合金國標現狀
國標鎳合金分為耐蝕合金NS、高溫合金GH、精密合金1J、2J等、耐磨合金、形狀記憶合金(Ti-Ni類)。需要指出的是在鎳及鎳合金的發展中,是以黑色金屬、有色金屬各自從自己源頭開始發展的。
黑色金屬企業是在不銹鋼的基礎上,不斷的增加鎳含量以提高性能,先產生超級不銹鋼,繼續發展在Ni%≥30%時發展為鐵鎳基合金,在Ni%≥50%時變?yōu)殒嚮辖稹?/p>
而有色金屬企業則是在純鎳的基礎上,添加合金元素進行發展,由純鎳N2、N4、N5、N6、N7、N8等進一步添加鎂、錳、鈹?shù)仍亍D壳岸院谏饘倨髽I(yè)的鎳基合金鎳含量最高已達到80%。由撫順特鋼、長城特鋼、上鋼五廠等黑色金屬企業為主導,構成了我國鎳合金標準體系,按照分類分別形成耐蝕合金標準、高溫合金標準、精密合金標準以及耐磨和形狀記憶合金標準體系?;ハ嘀g也有交叉,因?yàn)橛行╂嚭辖鸺葘儆谀臀g合金又屬于高溫合金。
而有色金屬標準體系則在不停地?cái)U(kuò)張,在新版的GB/T5235標準中,將鎳銅、鎳鉻、鎳鉻鐵等典型的牌號也納入進去,與現有的耐蝕合金、高溫合金又產生了交叉重疊。造成了目前國標鎳合金標準體系反復交叉的情形,使用不便。為此在實際使用中,較多使用的為美標。只有一些國產牌號或者精密類功能材料、高溫合金多使用國標。
3.2 國標應用
國標是按照鎳合金的分類來制定的。有交叉的在標準附錄后均有對照表,可以對照參考。
3.2.1 高溫合金
顧名思義適用于高溫用途,代號為GH,典型牌號有GH3128、GH4169等,標準為GB/T14992、GBT14995《高溫合金熱軋板》等,需要指出的是在高溫合金中包含鐵基、鎳基、鈷基、鎢基等幾種。標準除了一般的要求外,還規定了高溫性能。
3.2.2 耐蝕合金
鎳基耐蝕合金,代號為NS,典型牌號有NS331等,標準有YB/T 5353-2012《耐蝕合金熱軋板》等。
3.2.3 精密合金
均屬于特殊的功能材料。具體為1J-軟磁材料、2J-硬磁材料、3J-彈性合金、4J-膨脹合金、5J-熱雙材料、6J-電熱合金。目前基于此又發展了大量的新材料,類似非晶材料、納米材料等等。

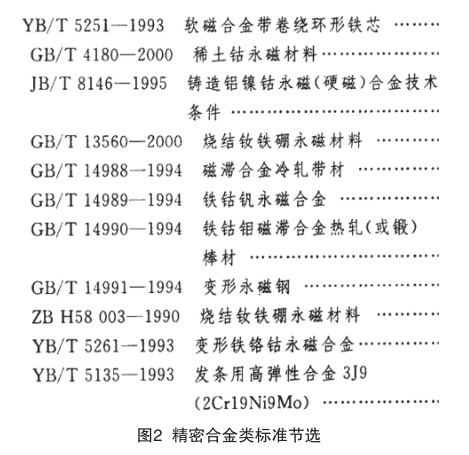

有單獨的標準體系,標準中規定了特殊的工藝性能指標以及功能性指標,如電導率、磁導率、磁通等。GB/T32286.1-2015《軟磁合金第1部分鐵鎳合金》,以及一系列的精密合金標準,如圖2所示 [4] 。3.2.4 Ti-Ni形狀記憶合金為高端材料,用于航空航天、高鐵、醫療衛生、眼鏡架等領域,具有高彈性和記憶性,目前國內僅有北京、西安少數幾家企業可以生產,品質低于進口產品?,F(xiàn)行標準有YS/T1076-2015《鈦鎳合金板材》、GB/T 15620《鈦鎳合金絲材》等。
3.2.5 有色系鎳標準
有色系鎳標準是在純鎳的基礎上發展而來,目前主要有GB/T5235 《加工鎳及鎳合金化學成分和產品形狀》、GB/T 2054-2005 《鎳及鎳合金板》、GB/T 2072-2007《鎳及鎳合金帶材》、GB/T 2882-2013《鎳及鎳合金管》等。內容均為一般標準的要求,性能為拉伸、硬度、晶粒度、彎曲等常規性能指標。
在市場應用中主要看其中對純鎳的要求,有較好的適用性,尤其其中的N2、N4、N6為我國自主命名的牌號。標準里面的合金牌號主要以高鎳為主,為鎳鎂、鎳鈹、鎳錳等,近些年也吸納了N04400、N06600、N08800等一干美標牌號,市場反饋適用性不強,且造成了重疊交叉,目前簽訂合同時該類合金均直接使用美標。
3.2.6 國標特殊檢測項目
晶間腐蝕參照執行JBT 4756-2006《鎳及鎳合金制壓力容器》中第五部分材料篇,晶間腐蝕方法和指標在附錄D:鎳合金晶間腐蝕敏感性檢驗。其中提供了3種檢測方法,具體采用哪一種方法由供需雙方協商。
4、結論與建議
(1)鎳合金牌號眾多,美標相對統一,國標有交叉重復。一般的鎳及鎳合金主要使用美標,但是美國標準中只明確規定了一般的指標,對于鎳合金應用而言,眾多的指標如腐蝕性能、表面狀態均需要供需雙方協商。
(2) 國標依據鎳合金的種類制定標準,因而在確定的用途,尤其是功能類、耐蝕、高溫、精密等方面國標有更好的適用性,相關的指標也更加明確。
(3)黑色金屬和有色金屬企業各自制定的鎳及鎳合金標準不宜再進行重疊。目前黑色金屬鎳合金標準體系基本完善,有色金屬企業制定的GB/T5235、GB/T2054、GB/T2072等標準可將牌號限定在純鎳及高鎳含量(Ni%≥85%)即可,如此可確保為獨立的標準體系,避免與其他標準過多的交叉重疊。
參考文獻
[1]王成,巨少華,荀淑玲.鎳基耐蝕合金研究進展[J]. 材料導報, 2019.2:71-77.
[2]李明揚,章清泉,吳會云,等. 鎳基耐蝕合金研究進展及其應用[J]. 金屬材料研究, 2014,(40)2:6-13.
[3]ASME Ⅱ卷 B篇 非鐵基材料(2017) 中文版[M]. 北京:中國石化出版社,2019.
[4]鋼鐵材料手冊第10卷精密合金類材料[M]. 北京:中國標準出版社,2003.
